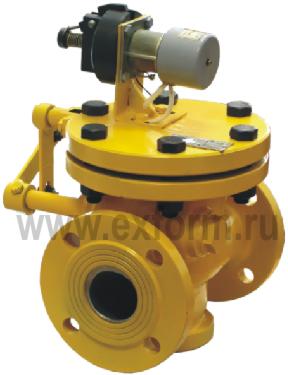

Предохранительные электромагнитные клапаны КПЭГ
Предохранительные электромагнитные клапаны КПЭГ предназначены для герметичного перекрытия подачи неагрессивных углеводородных газов в системах автоматического управления газоиспользующими устройствами.
Предохраниельные электромагнитные клапаны КПЭГ автоматически закрываются при отключении электрической энергии. Открытие производится вручную при подаче электроэнергии. Произвольное открытие электромагнитных клапанов исключено.
КПЭГ изготавливаются в климатическом исполнении УЗ ГОСТ 15150 (от -10оС до +40оС), а по типоразмерам с условным проходом DN 50, DN 100, DN 200:
-
КПЭГ-50, КПЭГ-100, КПЭГ-200- с питанием от сети постоянного тока с расположением рычагов с правой стороны по ходу газа;
-
КПЭГ-50Л, КПЭГ-100Л, КПЭГ-200Л
- с питанием от сети постоянного тока с расположением рычагов с левой стороны по ходу газа; -
КПЭГ-50П, КПЭГ-100П, КПЭГ-200П
- с питанием от сети переменного тока с расположением рычагов с правой стороны по ходу газа; -
КПЭГ-50ПЛ, КПЭГ-100ПЛ, КПЭГ-200ПЛ
- с питанием от сети переменного тока с расположением рычагов с левой стороны по ходу газа.
Предохранительные электромагнитные клапаны КПЭГ - основные технические характеристики
| Наименование параметра | КПЭГ 50,
КПЭГ 50Л | КПЭГ 50П,
КПЭГ 50ПЛ | КПЭГ 100,
КПЭГ 100Л | КПЭГ 100П,
КПЭГ 100ЛЛ | КПЭГ 200,
КПЭГ 200Л | КПЭГ 200П,
КПЭГ 200ПЛ |
| Условный проход, DN | 50 | 50 | 100 | 100 | 200 | 200 |
| Максимальное входное давление, МПа | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
| Тип привода | эл/магн | эл/магн | эл/магн | эл/магн | эл/магн | эл/магн |
| Время срабатывания, не более | 1 с | 1 с | 1 с | 1 с | 1 с | 1 с |
| Вид тока | постоянный | переменный | постоянный | переменный | постоянный | переменный |
| Частота, Гц | - | 50 | - | 50 | - | 50 |
| Потребляемая мощность, не более | 18,5 Вт | 40 Вт | 18,5 Вт | 40 Вт | 18,5 Вт | 40 Вт |
| Напряжение питания, В | 24+1,2-3,6 | 220±22 | 24+1,2-3,6 | 220±22 | 24+1,2-3,6 | 220±22 |
| Соединение с газопроводом | фланцевое
ГОСТ 12817 | фланцевое
ГОСТ 12817 | фланцевое
ГОСТ 12817 | фланцевое
ГОСТ 12817 | фланцевое
ГОСТ 12817 | фланцевое
ГОСТ 12817 |
| Класс герметичности | "А" по
ГОСТ 9544 | "А" по
ГОСТ 9544 | "А" по
ГОСТ 9544 | "А" по
ГОСТ 9544 | "А" по
ГОСТ 9544 | "А" по
ГОСТ 9544 |
| Строительная длина, мм | 230±1,5 | 230±1,5 | 350±2,0 | 350±2,0 | 600±3,0 | 600±3,0 |

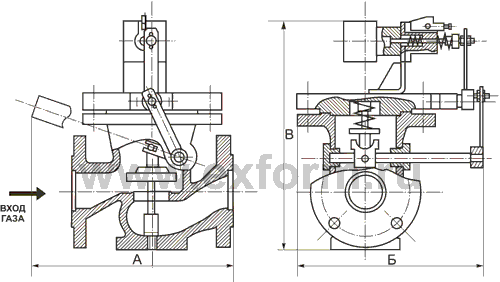

| Габаритные размеры, не более:
- длина А, мм - ширина Б, мм - высота В, мм |
230 300 350 |
230 300 350 |
390 360 450 |
390 360 450 |
700 450 600 |
700 450 600 |
| Масса, кг | 25 | 25 | 52 | 52 | 141 | 141 |
Разрешение Ростехнадзора № РРС-04-11 000372 от 03.12.2009г
Сертификат соответствия № РОСС RU.АЮ17.В10721 от 16.05.2008г
